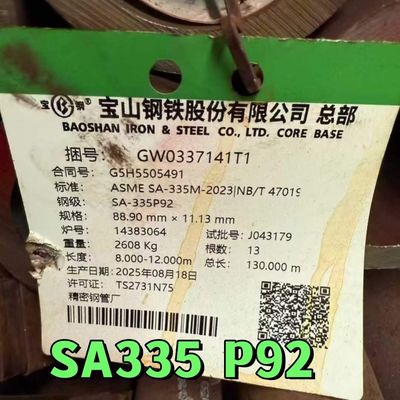

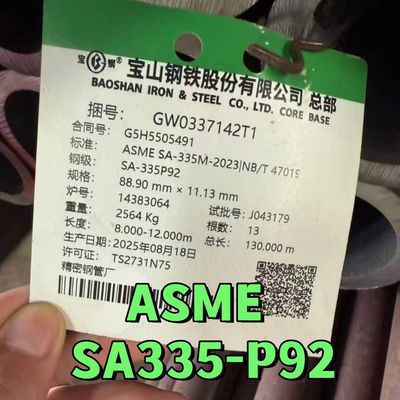

Tubo de aço liga ferrítico sem costura A335 P92, trefilado a frio, 89*11,13mm para serviço em alta temperatura

Material: Aço Liga
Método de Produção: Trefilado a Frio
Tamanho: OD:10-90mm
WT: 1-10mm
Aplicação: Caldeira, Trocador de Calor, Superaquecedor e assim por diante.


Parâmetro Técnico

Especificação padrão Astm A335 para tubo de aço liga ferrítico sem costura para serviço em alta temperatura

A norma ASTM A335 é emitida sob a designação fixa A 335/A 335M; o número imediatamente após a designação indica o ano de adoção original ou, no caso de revisão, o ano da última revisão. Um número entre parênteses indica o ano da última reaprovação. Um sobrescrito épsilon   indica uma alteração editorial desde a última revisão ou reaprovação.

Escopo

1.1 Esta especificação abrange tubos de aço liga sem costura de parede nominal (média) destinados a serviço em alta temperatura (Nota 1). Os tubos encomendados de acordo com esta especificação devem ser adequados para dobragem, flangeamento (vanstoning) e operações de conformação semelhantes, e para soldagem por fusão. A seleção dependerá do projeto, das condições de serviço, das propriedades mecânicas e das características de alta temperatura.

NOTA 1 Α O Apêndice X1 lista os tamanhos e espessuras de parede dos tubos que podem ser obtidos sob a prática comercial atual.

1.2 Vários graus de aços ferríticos (Nota 2) são cobertos. Suas composições são fornecidas na Tabela 1.

Nota 2

Α Aços ferríticos nesta especificação são definidos como aços de baixa e média liga contendo até e incluindo 10％ de cromo.
1.3 Requisitos suplementares (S1 a S7) de natureza opcional são fornecidos. Esses requisitos suplementares exigem testes adicionais a serem feitos e, quando desejado, devem ser declarados no pedido, juntamente com o número de tais testes exigidos.
1.4 Os valores declarados em unidades polegada-libra ou unidades SI devem ser considerados separadamente como padrão. No texto, as unidades SI são mostradas entre colchetes. Os valores declarados em cada sistema não são equivalentes exatos; portanto, cada sistema deve ser usado independentemente do outro. A combinação de valores dos dois sistemas pode resultar em não conformidade com a especificação. As unidades polegada-libra devem ser aplicadas, a menos que a designação "M" desta especificação seja especificada no pedido.

Nota 3Α O designador adimensional NPS (tamanho nominal do tubo) foi substituído nesta norma por termos tradicionais como "diâmetro nominal", "tamanho" e "tamanho nominal."

Composição Química:

Propriedades Mecânicas

Material e Fabricação

O tubo pode ser acabado a quente ou trefilado a frio com o tratamento térmico de acabamento observado abaixo.

Requisitos de Tratamento Térmico

Testes Mecânicos Especificados

Teste de Tração Transversal ou Longitudinal e Teste de Achatamento, Teste de Dureza ou Teste de Dobramento
Para material tratado termicamente em um forno do tipo lote, os testes devem ser feitos em 5% do tubo de cada lote tratado. Para lotes pequenos, pelo menos um tubo deve ser testado.
Para material tratado termicamente pelo processo contínuo, os testes devem ser feitos em um número suficiente de tubos para constituir 5% do lote, mas em nenhum caso menos de 2 tubos.

Notas para o Teste de Dureza:
P91 não deve ter uma dureza superior a 250 HB/265 HV [25HRC].

Notas para o Teste de Dobramento:
Para tubos cujo diâmetro exceda NPS 25 e cuja relação diâmetro/espessura da parede seja 7,0 ou menos, deve ser submetido ao teste de dobramento em vez do teste de achatamento.
Outros tubos cujo diâmetro seja igual ou superior a NPS 10 podem ser submetidos ao teste de dobramento em vez do teste de achatamento, sujeito à aprovação do comprador.
As amostras de teste de dobramento devem ser dobradas à temperatura ambiente em 180 sem rachaduras na parte externa da porção dobrada.

Teste Hidrostático

O diâmetro interno da dobra deve ser de 1 polegada [25 mm].
Cada comprimento de tubo deve ser testado hidrostáticamente, a critério da fabricação, testes elétricos não destrutivos podem ser usados.

Informações para Pedido

Os pedidos de material sob esta especificação devem incluir o seguinte, conforme necessário, para descrever adequadamente o material desejado:

Documentos Referenciados

• Especificação A999/A999M para Requisitos Gerais para Tubos de Aço Liga e Aço Inoxidável
• Prática E213 para Exame Ultrassônico de Tubos e Tubulações Metálicas
• Prática E309 para Exame por Corrente de Foucault de Produtos Tubulares de Aço Usando Saturação Magnética
• Método E381 de Teste de Macroataque de Barras, Bilhetes, Blocos e Forjados de Aço
• Prática E527 para Numeração de Metais e Ligas no Sistema de Numeração Unificado (UNS)
• Prática E570 para Exame de Vazamento de Fluxo de Produtos Tubulares de Aço Ferromagnético
• B36.10M Tubo de Aço Soldado e Sem Costura
• Prática SAE J 1086 para Numeração de Metais e Ligas (UNS)
• Prática Recomendada SNT-TC-1A para Qualificação e Certificação de Pessoal Não Destrutivo
