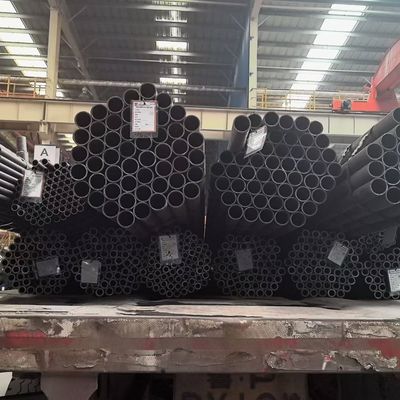

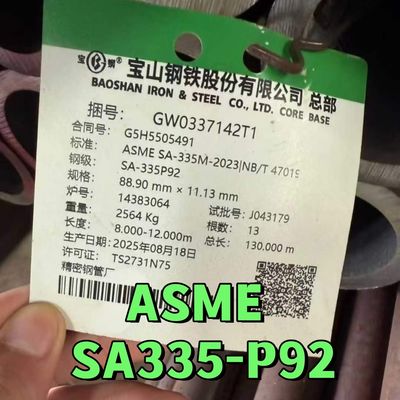

ASME SA335 P92 Tubo de liga de aço sem costura para caldeira de alta temperatura 88.9*11.13mm

Especificação padrão ASTM A335 para tubos sem costura de liga ferrítica de aço para serviço a alta temperatura

A norma ASTM A335 é emitida sob a designação fixa A 335/A 335M; o número imediatamente seguinte à designação indica o ano de adoção original ou, no caso de revisão,ano da última revisãoUm número entre parênteses indica o ano da última reaprovação.

Área de aplicação

1.1A presente especificação abrange os tubos sem costura de liga de aço de parede nominal (média) destinados ao serviço a altas temperaturas (Mote 1).Flanco (vanstoning)A selecção dependerá do projecto, das condições de serviço, das propriedades mecânicas e das características de alta temperatura.

NOTA 1 Α O apêndice X1 enumera os tamanhos e espessuras das paredes dos tubos que podem ser obtidos de acordo com a prática comercial corrente.

1.2 São abrangidas várias classes de aços ferríticos (nota 2), cuja composição consta do quadro 1.

Nota 2

Os aços αferríticos nesta especificação são definidos como aços de liga baixa e de liga intermédia contendo até 10% de cromo.
1.3 Fornecem-se requisitos suplementares (S1 a S7) de natureza facultativa, que exigem a realização de ensaios adicionais e, se necessário,deve ser indicado na ordem, juntamente com o número de ensaios exigidos..
1.4 Os valores indicados em unidades de polegadas e libras ou em unidades do SI devem ser considerados separadamente como normalizados.Os valores indicados em cada sistema não são exatamente equivalentesPor conseguinte, cada sistema deve ser utilizado independentemente do outro. A combinação de valores dos dois sistemas pode resultar em não conformidade com a especificação.As unidades de polegada-libra são aplicáveis, salvo se a designação "M" desta especificação for especificada na ordem.

Nota 3ΑO denominador sem dimensões NPS (dimensão nominal do tubo) foi substituído nesta norma por termos tradicionais como "diâmetro nominal", "tamanho" e "tamanho nominal".

Composição química:

Propriedades mecânicas

Material e Fabricação

Os tubos podem ser acabados a quente ou desenhados a frio com o tratamento térmico de acabamento indicado abaixo.

Requisitos de tratamento térmico

Ensaios mecânicos especificados

Ensaio de tensão transversal ou longitudinal e ensaio de aplanamento, ensaio de dureza ou ensaio de dobra
Para os materiais tratados a calor num forno de lote, devem ser efectuados ensaios em 5% do tubo de cada lote tratado; para os lotes pequenos, deve ser ensaiado pelo menos um tubo.
Para os materiais tratados termicamente pelo processo contínuo, devem ser efectuados ensaios num número suficiente de tubos para constituírem 5% do lote, mas em nenhum caso menos de 2 tubos.

Notas relativas ao ensaio de dureza:
O P91 não pode ter uma dureza superior a 250 HB/265 HV [25HRC].

Notas relativas ao ensaio de curvatura:
Para tubos cujo diâmetro exceda o NPS 25 e cuja relação diâmetro/espessura da parede seja igual ou inferior a 7,0 devem ser submetidos ao ensaio de curvatura em vez do ensaio de aplanamento.
Outros tubos cujo diâmetro seja igual ou superior a NPS 10 podem ser submetidos ao ensaio de curvatura em vez do ensaio de aplanamento, sob reserva da aprovação do comprador.
As amostras de ensaio de curvatura devem ser dobradas a temperatura ambiente até 180 °C, sem rachaduras no exterior da parte curvada.

Ensaio hidrostático

O diâmetro interno da curva deve ser de 25 mm.
Cada comprimento do tubo deve ser submetido a um ensaio hidráulico, podendo, por opção, ser utilizado um ensaio elétrico não destrutivo.

Informações de encomenda

As encomendas de material ao abrigo desta especificação devem incluir, conforme necessário, o seguinte para descrever adequadamente o material desejado:

Documentos referenciados

• Especificação relativa aos requisitos gerais para tubos de liga e de aço inoxidável
• E213 Prática de exame por ultra-som de tubos e tubos metálicos
• E309 Prática para o exame de correntes de redemoinho de produtos tubulares de aço utilizando saturação magnética
• E381 Método de ensaio macroético de barras de aço, bilhetes, flores e forjas
• E527 Prática de numeração dos metais e ligas no Sistema Unificado de Numeração (SUN)
• E570 Prática de exame de fugas de fluxo de produtos tubulares de aço ferromagnético
• B36.10M Tubos de aço forjado, soldados e sem costura
• SAE J 1086 Prática de numeração de metais e ligas (UNS)
• SNT-TC-1A Prática recomendada para a qualificação e certificação do pessoal não destrutivo
