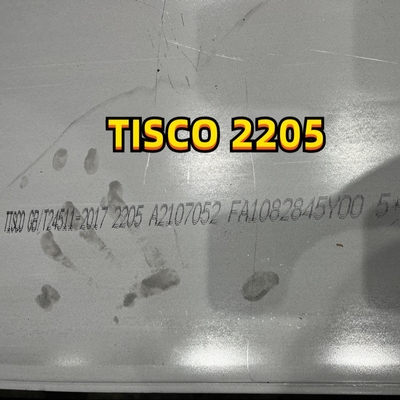

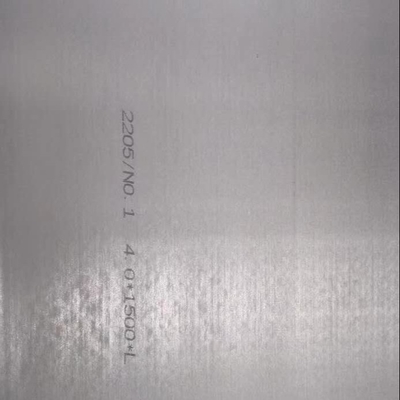

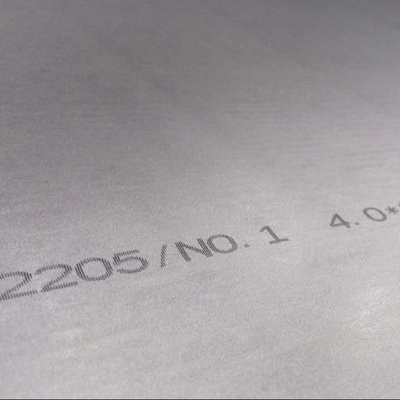

Chapa de aço inoxidável 2205 Chapa de aço duplex ASME SA240 S32205, S31803 Chapa de aço duplex 2205
Temos um extenso inventário de placas de aço inoxidável 2205 de espessuras de 3/16" a 3". A resistência de rendimento é cerca de duas vezes a dos aços inoxidáveis austeníticos,permitindo assim a um designer poupar peso e tornando a liga mais competitiva em termos de custos em comparação com 316L ou 317L.
A liga 2205 (UNS S32305/S31803) é um aço inoxidável duplex ligado a nitrogénio, de 22% de cromo, 3% de molibdênio, 5-6% de níquel, com elevada concentração de nitrogénio,e propriedades de resistência à corrosão por esforço, além de alta resistência e excelente resistência ao impacto.
A liga 2205 fornece resistência à corrosão de furos e fendas superior aos aços inoxidáveis austeníticos 316L ou 317L em quase todos os meios corrosivos.Também possui altas propriedades de corrosão e fadiga por erosão, bem como menor expansão térmica e maior condutividade térmica do que o austenítico.
Propriedades gerais
A liga 2205 é um aço inoxidável duplex ligado a 22% de cromo, 3% de molibdênio, 5-6% de níquel-nitrogénio, com alta concentração geral,Propriedades de resistência à corrosão localizada e ao esforço, além de alta resistência e excelente resistência ao impacto.
A liga 2205 fornece resistência à corrosão de furos e fendas superior aos aços inoxidáveis austeníticos 316L ou 317L em quase todos os meios corrosivos.Também possui altas propriedades de corrosão e fadiga por erosão, bem como menor expansão térmica e maior condutividade térmica do que o austenítico.
A resistência de rendimento é cerca de duas vezes maior que a dos aços inoxidáveis austeníticos, o que permite ao designer economizar peso e torna a liga mais competitiva em relação ao 316L ou 317L.
A liga 2205 é particularmente adequada para aplicações que cobrem a faixa de temperatura -50°F/+600°F. As temperaturas fora desta faixa podem ser consideradas, mas necessitam de algumas restrições,especialmente para estruturas soldadas.
Aplicações
-
Receptores de pressão, reservatórios, tubulações e trocadores de calor na indústria de transformação química
-
Tubos e trocadores de calor para o manuseio de gás e óleo
-
Sistemas de depuração de efluentes
-
Digestores para a indústria da celulose e do papel, equipamentos de branqueamento e sistemas de manipulação de estoque
-
Rotores, ventiladores, eixos e rolos de prensagem que exijam resistência combinada e resistência à corrosão
-
Tanques de carga para navios e camiões
-
Equipamento de transformação de alimentos
-
Instalações de biocombustíveis
Normas
ASTM/ASME...........A240 UNS S32205/S31803
EURONORM1.4462 X2CrNiMoN 22.5.3
AFNOR Z3 CrNi 22,05 AZ
DIN........................W. Número 1.4462
Análise química
Valores típicos (% em peso)
|
C
|
Cr
|
Não.
|
Mo.
|
N
|
Outros
|
|
0.020
|
22.1
|
5.6
|
3.1
|
0.18
|
S=0.001
|
|
PREN = [Cr%] = 3,3 [Mo%] = 16 [N%] ≥ 34
|
Propriedades mecânicas
Propriedades mecânicas à temperatura ambiente
|
|
ASTM A 240
|
Tipico
|
|
Força de rendimento 0,2%, ksi
|
65 minutos.
|
74
|
|
Resistência à tração, ksi
|
90 minutos.
|
105
|
|
Percentual de alongamento
|
25 minutos.
|
30
|
|
Dureza HB
|
293 no máximo.
|
256
|
Propriedades de tração em temperaturas elevadas
|
Temperatura °F
|
122
|
212
|
392
|
572
|
|
Força de rendimento (0,2%), ksi
|
60
|
52
|
45
|
41
|
|
Resistência à tração, ksi
|
96
|
90
|
83
|
81
|
Propriedades físicas
|
Temperatura °F
|
|
68
|
212
|
392
|
572
|
|
Densidade
|
Lb/in3
|
0.278
|
- Não.
|
- Não.
|
- Não.
|
|
Modulo de Elasticidade
|
psi x 106
|
27.6
|
26.1
|
25.4
|
24.9
|
|
Expansão linear (681T4F-T)
|
10-6/°F
|
- Não.
|
7.5
|
7.8
|
8.1
|
|
Conductividade térmica
|
Btu/h °F
|
8.7
|
9.2
|
9.8
|
10.4
|
|
Capacidade térmica
|
Btu/lb/°F
|
0.112
|
0.119
|
0.127
|
0.134
|
|
Resistividade elétrica
|
em x 10-6
|
33.5
|
35.4
|
37.4
|
39.4
|
Processamento
Formação a quente
Recomenda-se a formação a menos de 600°F sempre que possível.A liga 2205 é bastante macia a estas temperaturas e se forma facilmenteAcima deste intervalo, o 2205 é sujeito a rasgão a quente. Imediatamente abaixo deste intervalo, a austenita torna-se substancialmente mais forte do que a ferrita e pode causar rachaduras.um perigo particular para as bordas frias. Abaixo de 1700 ° F pode haver uma rápida formação de fases intermetálicas devido à combinação de temperatura e deformação.deve ser seguido de um recozimento da solução completa a 1900° F, no mínimo, e de apagamento rápido para restaurar o equilíbrio de fasesA redução de tensão não é necessária nem recomendada; no entanto, se for necessário, o material deve receber um recozimento de solução completa a um mínimo de 1900 ° F,seguido de arrefecimento rápido ou de apagamento por água.
Formação a frio
A liga 2205 é facilmente cortada e formada a frio em equipamentos adequados para trabalhar aços inoxidáveis.São necessárias forças substancialmente superiores às dos aços austeníticos para formar 2205 a frioAlém disso, devido à sua elevada resistência, deve ser dada uma consideração um pouco maior ao Springback.
Tratamento térmico
A liga 2205 deve ser aquecida a um mínimo de 1900 ° F, seguido de resfriamento rápido, idealmente por aquecimento por água.Tratamentos de alívio de tensão a qualquer temperatura mais baixa comportam o risco de precipitação de fases intermetálicas ou não metálicas prejudiciais.
