|
Detalhes do produto:
|
| Técnica: | Rolos a quente | Usado com: | Flor/Planta Verde, Flor Artificial |
|---|---|---|---|
| Revestimento de superfície: | Espelho/Pintado/Sátinado | Peso: | Peso leve |
| Empresa: | fábrica | Código Hs: | 72192100 72192200 |

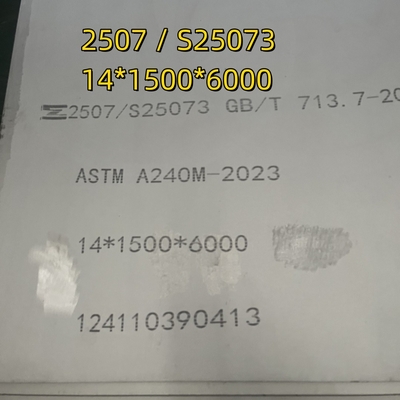

| Produtos: | Placas de aço inoxidável | Grau: | 2507 S32750 1.4410 |
| Tamanho normal: | 1500*6000mm | A prova de ferrugem: | - Sim, sim. |
| Durabilidade: | Duração | Tamanho: | Personalizável |
| Resistência ao calor: | Alto | Cores: | Cor natural |
| Margem: | borda do moinho ou borda da régua | ||
| Destacar: | 2507 Chapa de aço duplex,1.4410 Chapa de aço duplex,Placa de aço duplex de 12 mm |
||
O aço inoxidável duplex 2507 é conhecido por sua resistência à corrosão e resistência excepcional.O aço inoxidável duplex 2507 se destaca em várias aplicações industriais exigentes, tais como:: plataformas petrolíferas offshore, equipamento de processamento químico e componentes marítimos.
Neste artigo, examinaremos mais de perto o aço inoxidável Duplex 2507, incluindo os seus usos, composição, características e propriedades.
O aço inoxidável duplex 2507 é um aço inoxidável super duplex contendo baixo teor de carbono (até 0,03%), cromo (~ 25%), níquel (~ 7%) e molibdênio (~ 4%).O aço inoxidável duplex 2507 é projetado para atender às exigências rigorosas de aplicações que exigem resistência excepcional e resistência à corrosãoEstas aplicações incluem equipamentos utilizados em processos químicos, indústrias petroquímicas e equipamentos utilizados em ambientes de água do mar.Este aço possui uma resistência excepcional ao craqueamento por corrosão por tensão induzida por cloretoGraças aos seus elevados níveis de cromo, molibdênio e nitrogénio, oferece uma excelente proteção contra furos, fissuras e formas gerais de corrosão.
A composição química (em percentagem de peso) e o número PREN do aço inoxidável super duplex 2507 são indicados no quadro 1.Inclui ferro.
| Nome | 2507 |
|---|---|
|
S.U.N.
|
S32750; S25073
|
|
Não.
|
1.4410
|
|
C (max.)
|
0.03
|
|
- Não
|
1.2
|
|
Sim
|
0.8
|
|
Cr
|
24.0-26.0
|
|
Não.
|
6.0-8.0
|
|
Mo.
|
3.0-5.0
|
|
N
|
0.24-0.32
|
|
Cu
|
0.5
|
|
Outros
|
S 0,020 máximo; P 0,035 máximo
|
|
PREN
|
40-43
|
Formação a quente
2507 deve ser trabalhado a quente entre 1875°F e 2250°F. Isto deve ser seguido por um recozimento da solução a 1925°F mínimo e um apagamento rápido com ar ou água.
Formação a frio
A maioria dos métodos comuns de moldagem de aço inoxidável podem ser utilizados para o trabalho a frio 2507.A liga tem uma maior resistência ao rendimento e menor ductilidade do que os aços austeníticos, de modo que os fabricantes podem encontrar que as forças de formação mais elevadas, um maior raio de curvatura e uma maior tolerância para o springback são necessários.e processos similares são mais difíceis de realizar em 2507 do que em aço inoxidável austeníticoQuando o moldeamento requer mais de 10% de deformação a frio, recomenda-se o recozimento e o apagamento por solução.
Tratamento térmico
2507 deve ser aquecido em solução e apagado após a formação a quente ou a frio.O recozimento deve ser imediatamente seguido por um apagamento rápido com ar ou água.Para obter a máxima resistência à corrosão, os produtos tratados térmicamente devem ser encurvados e enxaguados.
Solução
2507 possui uma boa soldabilidade e pode ser ligado a si mesmo ou a outros materiais por solda por arco de metal blindado (SMAW), solda por arco de gás tungsténio (GTAW), solda por arco de plasma (PAW), fio com núcleo de fluxo (FCW),ou soldadura por arco submerso (SAW). 2507/P100 é recomendado o metal de enchimento na soldadura 2507 porque produzirá a estrutura de soldadura duplex apropriada.
O pré-aquecimento de 2507 não é necessário, exceto para evitar a condensação no metal frio.A raiz deve ser protegida com argônio ou 90% de N2/10% H2Gás de depuração para máxima resistência à corrosão.
Pessoa de Contato: Mr. Gao Ben
Telefone: +86-18068357371
Fax: 86-0510-88680060
