6.0mm 8.0mm 12.0mm UNS N08904 904L Chapa de aço inoxidável 904L Chapa TISCO SS904L

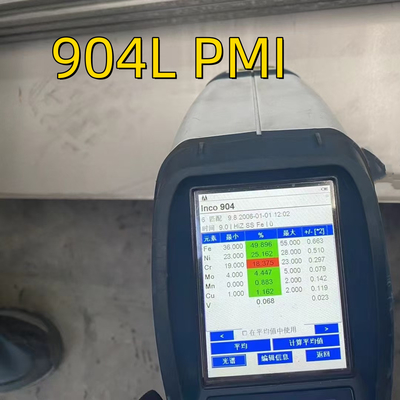

904L é uma liga austenítica concebida para um nível médio a elevado de resistência à corrosão.A liga contém elevados níveis de cromo e níquel com adições de molibdênio e cobre para proporcionar maior resistência à corrosãoO elevado teor de níquel (25%) e molibdênio (4,5%) do 904L proporciona uma boa resistência à cracagem por corrosão por tensão por cloreto.Resistência à corrosão por corrosivo geral e por cloreto superior aos níveis de 316 e 317 de aço inoxidávelA adição de cobre proporciona uma maior resistência ao ácido fosfórico quente e ácido sulfúrico diluído.

Inventário

Fios de solda 904L

Nomes comerciais comuns

Especificações

Características

Temperatura crítica de corrosão da fenda*

* Procedimento ASTM G-48, 10% de solução de ferricloro

• Folhas de tubos
• Produção de ácidos e fertilizantes
• Máquinas de limpeza
• Equipamento de decapagem

Literatura relacionada

• Ficha de dados
• AL-6XN versus 904L
• Ligação 20 vs AL-6XN/904L

Grau 904L:

• A chapa austenítica de aço inoxidável do grau 904L é um aço não estabilizado, de alta liga, com baixo teor de carbono.especialmente ácido sulfúricoAlém disso, oferece uma defesa robusta contra a corrosião por tensão induzida por cloreto e a corrosião por furos/fendas.
• A sua estrutura austenítica proporciona uma resistência excepcional, mesmo a temperaturas criogénicas.
• O aço inoxidável 904L, enriquecido com quantidades substanciais de níquel e molibdênio, é conhecido pela sua qualidade superior e pelo seu elevado custo.O surgimento do aço inoxidável duplex 2205 (S31803 ou S32205) oferece uma alternativa rentável, reduzindo assim a frequência de utilização do 904L nas indústrias contemporâneas.

Resistência à corrosão:

• O aço inoxidável 904L possui uma resistência excepcional em uma infinidade de condições, originalmente desenvolvido para resistir ao ácido sulfúrico.O seu desempenho robusto estende-se à água do mar quente e ambientes com alto teor de cloretoO alto teor de níquel assegura uma resistência superior à cracagem por corrosão por esforço em comparação com as classes austeníticas típicas.O cobre reforça a resistência ao ácido sulfúrico e a outros ácidos redutores, especialmente no intervalo de concentração "média" altamente agressivo.
• O 904L oferece uma resistência à corrosão que é geralmente intermediária entre o grau austenítico padrão 316L e os graus "super austeníticos" altamente ligados contendo 6% de molibdênio e conteúdos similares.
• Em comparação com as classes sem molibdênio como 304L e 310L, 904L oferece menor resistência a algumas condições agressivas.
• Para obter uma resistência ótima à fissura por corrosão por esforço em ambientes exigentes, recomenda-se tratar o aço em solução após o trabalho a frio.

Resistência ao calor:

• O 904L apresenta uma resistência robusta à oxidação; no entanto, pode desenvolver instabilidade estrutural a temperaturas mais elevadas devido à precipitação de fases frágeis, como sigma.Não é aconselhável utilizar 904L acima de 550°C.De acordo com o código ASME de caldeiras e recipientes sob pressão, os valores de tensão de projecto para 904L são especificados a 371°C.

Tratamento térmico:

• Tratamento por solução (anilhamento): aquecimento a 1090-1175°C e arrefecimento rápido.

Solução:

• O 904L pode ser soldado com sucesso usando todas as técnicas padrão. Devido à sua solidificação totalmente austenítica, é necessário cuidado para evitar rachaduras térmicas, especialmente em soldas restritas.Não é recomendado pré-aquecimentoAs hastes e os eléctrodos de soldadura 904L são pré-qualificados pela norma AS 1554.6.

Fabricação:

• O 904L, sendo de elevada pureza e de baixa qualidade, não é tão fácil de mecanizar como outros tipos concebidos especificamente para ser mecanizados, mas ainda assim pode ser mecanizado utilizando métodos convencionais.Dobrar para um pequeno raio é direto e normalmente realizado frioEmbora o recozimento subsequente seja geralmente desnecessário, deve ser considerado se o componente fabricado deve ser utilizado em ambientes propensos a fortes fissuras por corrosão por esforço.

Aplicações típicas:

• O aço inoxidável 904L é ideal para instalações de processamento de ácidos sulfúricos, fósforos e acéticos.Equipamento de refrigeração de água do mar, componentes de refinarias de petróleo e fios em precipitadores eletrostáticos.

Propriedades especificadas:

• Nos termos da norma ASTM A240M, as propriedades especificadas são obrigatórias para produtos laminados planos, tais como chapas, folhas e bobinas.Embora possam existir ligeiras variações com base nas especificações individuais.

904L Chapas de aço inoxidável em uma variedade de acabamentos

Nossas chapas de aço inoxidável 904L estão disponíveis em uma variedade de acabamentos requintados, incluindo acabamento escovado, acabamento liso 2B e acabamento espelho 8K.

Cada folha de aço inoxidável que fornecemos tem um lado acabado revestido com um filme protetor, que é facilmente removido após a fabricação ou instalação, garantindo que a superfície permaneça imaculada.O verso da folha permanece inacabado..
